ClearOne WS840D-M610 - Стационарный 4-канальный RF-приемник M610 с технологией Dante и зарядной станцией

Беспроводные системы коммуникации

Системы беспроводных микрофонов используются для передачи голосовых сообщений, вокальных партитур, записи музыкальных инструментов, особенно в тех случаях, когда нет возможности проложить кабельные трассы или кабель может помешать проведению мероприятия. Например, в конференц-залах, помещениях суда, залах-трансформерах, переговорных, актовых залах, презентационных комплексах. Также беспроводные системы применяются на открытом воздухе, на площадках для живых выступлений и др.

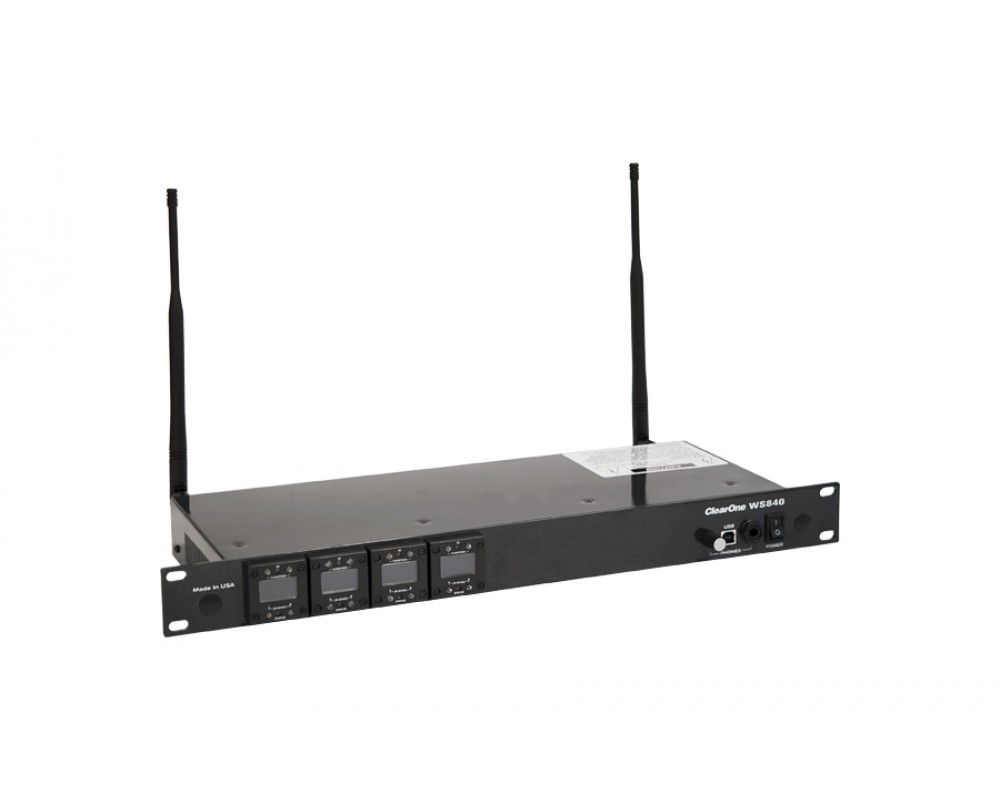

WS840D – цифровая беспроводная (RF) приемная станция, оптимизированная для работы с продуктами Converge® Pro и Interact® Pro и прекрасно дополняющая продукты ClearOne в профессиональных инсталляциях. Это своего рода шасси с 4 отдельными независимыми приемниками – каждый принятый по RF-каналу тракт можно снять со своего индивидуального аналогового аудиовыхода (4 шт. miniPhoenix 3-pin). Такой тип приемника позволяет подать сигнал с каждого микрофона на аудиоплатформу для дальнейшей обработки сигнала. Несмотря на это, предусмотрен отдельный выход на наушники с суммарным (смикшированным) сигналом для прослушивания, записи, усиления или обработки звука.

Dante

Сам протокол Dante предназначен для передачи несжатых аудиосигналов на разных скоростях в сети Gigabit Ethernet.

Важное уточнение. Когда к Converge PRO/SR подключен WS840D-M610, то аналоговые входы (Mic/Line) автоматически отключаются, вместо них используются каналы из WS840D. Это переключение позволяет обрабатывать цифровые аудиодорожки с использованием функционала AEC, подавления шума, AGC, фильтрации и т.д. Необходимо также учитывать, что входы на аудиоплатформах отключаются блоками:

Протокол Dante обеспечивает следующие преимущества:

• • Передачу цифрового аудио с использованием до 512 входов/ 512 выходов для Converge Matrix по сети Гб
• • Автоматическую настройку сетевого интерфейса и опознание в сети всех устройств, поддерживающих Dante. При этом для удобства работы пользователь может задать имена каждому из устройств Dante и их аудиоканалам
• • Использование стандартов сетевой синхронизации высокой точности для достижения точного воспроизведения сэмплов
• • Максимальную простоту управления. Соединив по сети Ethernet поддерживающее Dante устройство и компьютер, можно напрямую вводить или выводить аудиосигналы без подключения дополнительных конвертеров

Совместимость

Работает с со всеми устройствами через порт Dante

• · мосты Dante   дают возможность совершенствовать сеть без каких-либо изменений в основной структуре аудиоплатформы
• · простая инсталляция через порт RJ45

Монитор

Производитель реализовал весьма удобный функционал – присвоил каждому каналу (микрофону) свое название. Также индивидуальные имена имеют пары работающих друг с другом передатчиков и приемников, состоят они из 10 буквенно-цифровых символов и демонстрируются на OLED-дисплее и в ПО ClearOne Remote, которые при необходимости можно легко изменить.

Предусмотрено несколько настроек OLED-дисплея:

• - дисплей активируется при включении любого передатчика и тускнеет после того, как все передатчики будут выключены или сработает заранее установленный таймер
• - дисплей работает ярко при синхронизации передатчика с приемником, но тускнеет по истечению выставленного таймера (от 1 до 60 мин)
• - дисплей всегда включен

Расшифровка кнопок и обозначений на приемнике:

• 1. IR – светодиодный индикатор синхронизации. Канал передачи ИК нужен только в момент настройки системы, чтобы синхронизировать определенный микрофон с одним из 8-и выбранных приемников, при последующих вкл./выкл. микрофона данная процедура не требуется
• 2 и 4. Кнопки одновременного нажатия для запуска сигнала синхронизации между микрофоном и стационарным приемником
• 3. Светодиодный статус:
  •            • зеленый - ON → канал открыт и готов к приему
  •            • красный - OFF → канал закрыт, приема сигнала нет
  •            • мигающий красный - KEY → ключ шифрования не корректный, возможно два передатчика (микрофона) пытаются синхронизироваться к одному приемнику, что не предусмотрено системой. Необходима повторная синхронизация приемника с передатчиком.
  •            • янтарный – MUTE → у микрофона активирован режим Mute или работает управление GPIO
• 5.      Индикация уровня приема антенны
• 6.      Индикация подключения антенн. Если антенна не подключена, перебит кабель или возникли другие проблемы, индикация соответствующей антенны пропадает. Следует иметь в виду, что при потере коммутации с одной антенной, уровень сигнала падает в 2 раза
• 7.      Уровень принимаемого аудиосигнала. Его можно отрегулировать через ПО ClearOne Remote
• 8.      Уровень заряда батареи на передающем устройстве. Этот параметр отображается в реальном времени, чтобы оператор мог вовремя заметить и заменить аккумуляторы во время кофе-брейка или другой паузы при длительных переговорах
• 9.      Название каждой пары приемника и микрофона, для оперативного обслуживания. Название канала из 10 буквенно-цифровых символов отображается на OLED-дисплеи и в ПО ClearOne Remote
• 10.   Индикация режима шифрования. Его можно либо включить, либо выключить, выбор не предоставляется. Для защиты передаваемого канала при каждой синхронизации передатчику и приемнику присваивается новый, случайный AES 256-битный ключ шифрования. Шифрование соответствует спецификации правительства США (FIPS PUB 197)
• 11.   Краткая расшифровка световой индикации п.3
• 12.   Индикация номера канала (от 1 до 32)

Мощность передачи

Доступна регулировка выходной мощности передатчиков:

• • 1 мВт: антенны находятся в пределах 15 м от передатчиков (используется в большинстве случаев)
• • 10 мВт: антенны находятся от передатчиков на расстоянии от 15 до 30 м или возникают прерывания звука при 1 мВт на расстоянии до 15 м

Использование более высокой, чем это необходимо, мощности целесообразно только при задействовании большого количества каналов или трассы до 60м.

Антенны

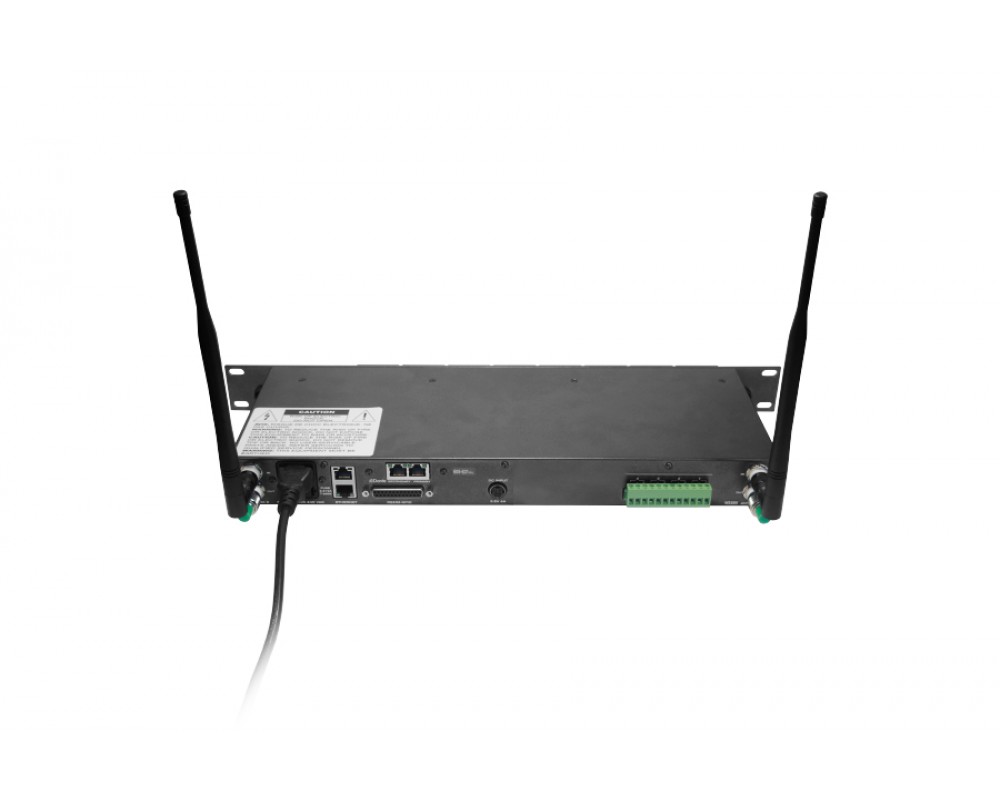

Стационарная приемная станция имеет 2 входа для антенн (А и В) и 2 проходных выхода для каскадного подключения приемников. Для антенн ClearOne в ПО необходимо включить фантомное питание (3.3 В DC), при использовании антенн с внешним источником (YAGI) не забывайте его отключать.

В большинстве установок усиление антенны следует оставить в значении по умолчанию (RF-ограничение по включению), в таком случае его уровень будет автоматически настраиваться для оптимальной производительности. Но при возникновении внешних ВЧ-помех необходимо регулировать ослабление, и данный функционал предусмотрен WS840. Чтобы установить ослабление на фиксированном уровне, необходимо зайти в настройки антенны в меню ПО ClearOne WS800 Remote. Это одновременно уменьшит чувствительность к помехам и увеличит выходную мощность передатчиков.

Монтаж и эксплуатация

Если ваша инсталляция подразумевает подключение 32-х микрофонов, необходимо помнить, что антенны на стационарных приемниках подключаются только к одному блоку, остальные приборы получают сигнал с проходного выхода, как показано на иллюстрации ниже, аналогичным способом нужно запараллелить блоки по суммарному количеству приемников – 32. Преимущества

• - Высококачественный профессиональный прием
• - Надежная защита от сбоев при приемо-передаче сигнала
• - Большое количество каналов (до 32-х) – на пару антенн
• - Автоматическая раздача ключей шифрования при каждой синхронизации
• - Технология фазовой автоподстройки частоты
• - Возможность установки на стол и в стандартную 19" стойку
• - OLED-дисплей с подсветкой для каждого канала
• - Возможность использования в любой системе, способной принять и обработать балансный аналоговый сигнал
• - Стильный дизайн
• - Сочетаемость с передовыми профессиональными системами конференц-связи от ClearOne
• - Кристально чистый и четкий звук при совместном использовании с аудиоплатформами Converge и Interact
• - Шифрование, соответствующее спецификации правительства США (FIPS PUB 197)
• - Дистанционное управление, конфигурирование, контроль и интеграция через RS-232, USB, GPIO, RJ45
• - Заблаговременная рассылка оповещений по E-mail о скором окончании заряда аккумуляторов
• - Несколько типов микрофонов для удовлетворения различных требований
• - Отсутствие наводок от других беспроводных устройств, благодаря использованию различных диапазонов

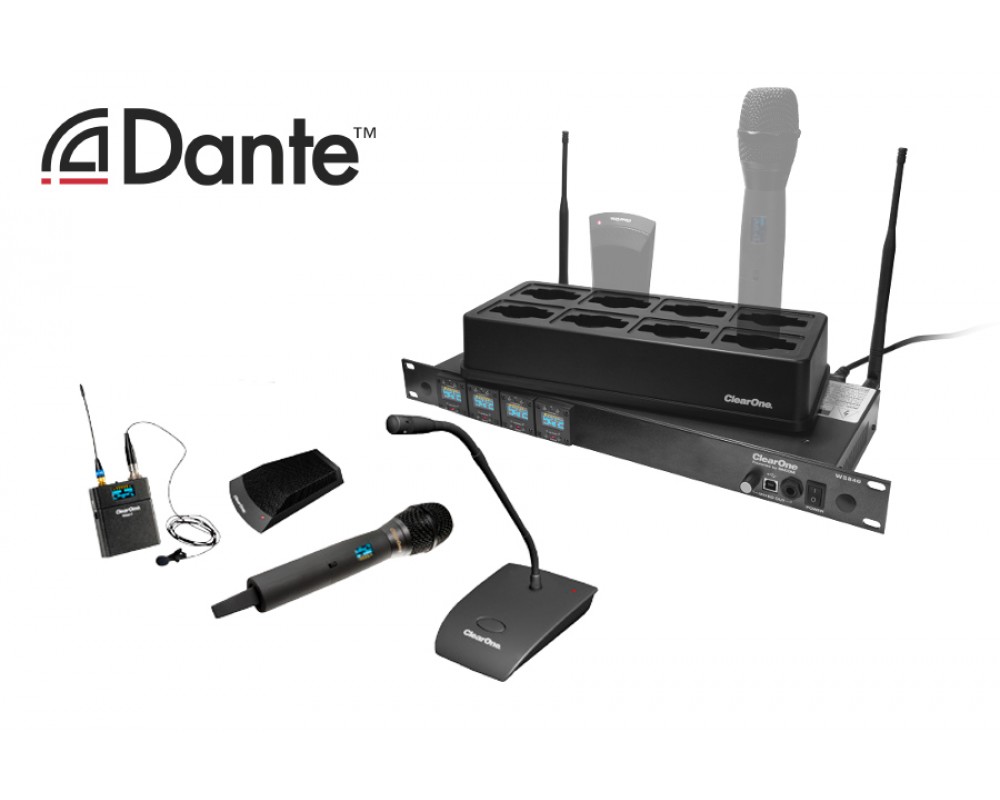

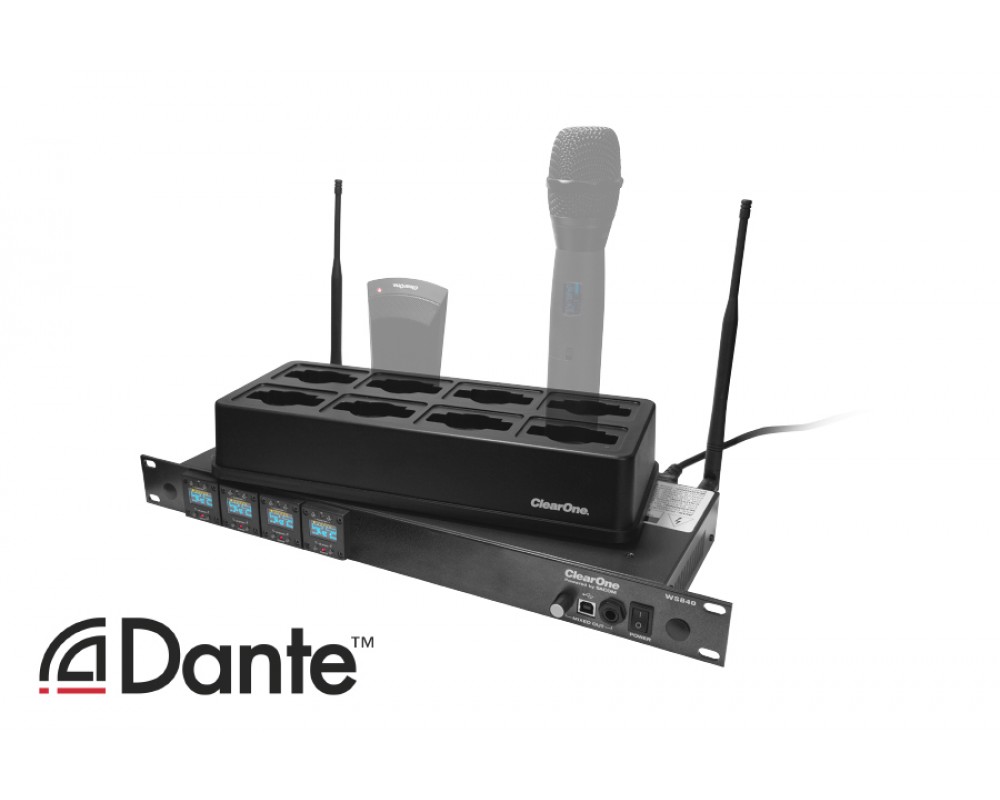

Зарядная станция

Все приемники RF от ClearOne поставляются в комплекте с универсальными зарядными станциями, способными зарядить любой выбранный вами беспроводной микрофон ClearOne. Ознакомиться подробнее с характеристиками зарядной станции можно, перейдя по ссылке WS-DS8, выбрать подходящий микрофон можно в разделе Микрофоны.

Сферы применения WS840:

• - переговорные комнаты
• - конференц-залы
• - пресс-центры
• - дворцы съездов
• - учебные заведения
• - залы судебных заседаний
• - храмы
• - комплексы телемедицины
• - презентационные комнаты
• - и другие помещения, в которых проводятся дискуссии
